2結果與討論
2.1 SCRS數據處理和數據質量評估
本文應用HOOKE intP軟件對實驗組和驗證組同步培養的SCRS數據進行批處理。在實驗組(大腸桿菌)中，1、2、…、14 h每個培養時間點各采集100個SCRS數據，依據圖1中OD600生長曲線分別將1和2 h、3和4 h、6和14 h采集的大腸桿菌SCRS數據對應到lag phase、log phase和stationary phase三個生長時期標簽，每個生長時期200個數據。用堆疊圖(stacked lines by Y offsets)顯示三個生長時期SCRS數據預處理效果，如圖2(a)所示，分別以實線和陰影部分顯示三個生長時期200個SCRS數據平均值和方差，橫坐標為拉曼位移(cm-1)，由于微生物生長過程中的異質性較為穩定，表現出三個生長時期光譜具有較低的方差。對三組大腸桿菌的SCRS數據做探索性數據分析(EDA)，分別用圖2(b)密度圖和圖2(c)帶抖動點的箱線圖觀測三組數據信噪比(SNR)分布情況，其中l(wèi)ag phase光譜信噪比均值和方差為4.97±1.54，log phase光譜信噪比4.74±1.17，stationary phase光譜信噪比4.84±1.21，三個生長時期SCRS數據特征呈現較為穩定的均勻分布，保證了預期檢測結果不受SNR影響。

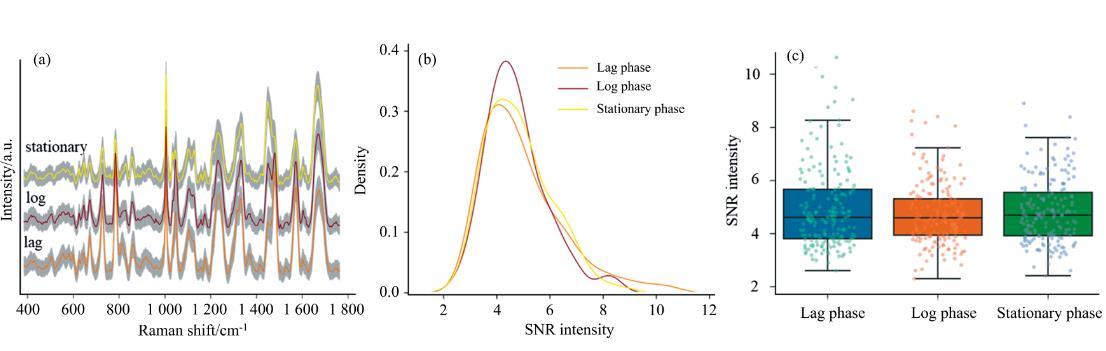

圖2大腸桿菌不同生長時期SCRS數據預處理效果
(a):拉曼光譜堆疊圖;(b):SNR的密度直方圖;(c):帶有抖動點的箱線圖
2.2基于譜聚類與SCRS的細胞生長檢測
基于譜聚類與SCRS的細胞生長檢測結果建立在1.3方法的基礎上，在t-SNE方法中，嵌入空間維度(n_components)選擇為2維，譜聚類的相似度計算方法(affinity)選用最近鄰算法，聚類評估中聚類簇?cái)?shù)(n_clusters)最大值為9簇。
2.2.1實驗組聚類和評估
對實驗組600個(6個培養時間點各采集100個SCRS數據)大腸桿菌SCRS數據聚類分析，首先，將高維的SCRS數據應用t-SNE投影到二維平面，見圖3(a)中，用不同形狀、顏色散點標記同步培養的1、2、3、4、6和14 h等6個生長時期標簽的大腸桿菌群體細胞;其次，基于圖3(a)的散點分布結果，應用譜聚類對平面上SCRS數據進行聚類分析，見圖3(c)中，(c)左下折線圖為應用輪廓系數(S_C)和CH index(C—H)對譜聚類在大腸桿菌SCRS數據集上劃分的簇?cái)?shù)和聚類質量的評估得分折線圖，發現當聚為3簇時達到最佳聚類效果，沿著TSNE1和TSNE2坐標分布顯示了3個清晰可分離的簇，聚類中心(紅色圓點)到簇內和其他聚類中心平均距離(從左到右):(13.86，40.16)，(14.16，56.31)，(13.98，58.52);最后，應用三次樣條插值擬合統計SCRS數據簇標簽和OD600生長時期標簽交集，圖3(b)中有效識別60個異質SCRS數據，占總SCRS數量的9%。

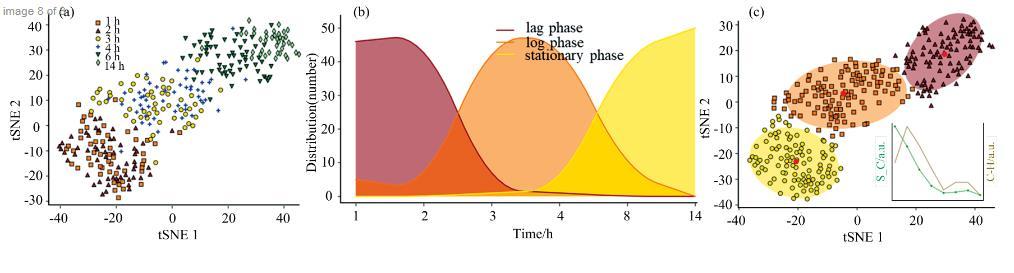

圖3應用譜聚類檢測大腸桿菌細胞生長時期結果
(a):實驗組SCRS的散點分布;(b):三次樣條插值擬合效果;(c):SCRS的聚類和評估
2.2.2驗證組聚類和評估
用驗證組的300個(6個培養時間點各采集50個SCRS數據)枯草芽孢桿菌SCRS數據驗證方法適用性，應用與實驗組相同的預處理方法，對三組枯草芽孢桿菌的SCRS數據做EDA分析，lag phase、log phase和stationary phase光譜信噪比均值和方差分別為:5.35±0.67、4.85±0.77、5.9±1.01，滿足數據質量評估。圖4(a)為同步培養下1、2、3、5、8和14 h等6個時期枯草芽孢桿菌SCRS數據經t-SNE壓縮后的平面分布;圖4(c)輪廓系數(S_C)和CH index(C—H)聚類評估得分顯示，不同生長時期的芽孢桿菌同樣聚為3簇時達到最佳聚類效果，各聚類中心到簇內和其他聚類中心平均距離(從左到右):(11.82，34.23)，(10.23，51.47)，(10.01，48.09);圖4(b)同樣應用三次樣條插值擬合統計SCRS數據簇標簽和OD600生長時期標簽交集，檢測出13個不同生長時期異質SCRS數據，占總SCRS數量的4.3%。

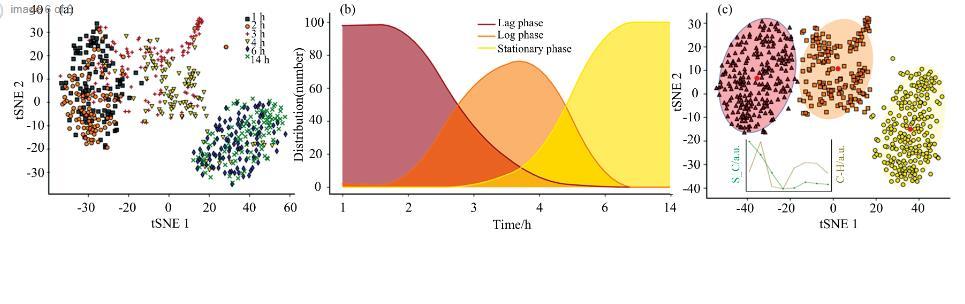

圖4應用譜聚類檢測枯草芽孢桿菌細胞生長時期結果
(a):驗證組SCRS的散點分布;(b):三次樣條插值擬合效果;(c):SCRS的聚類和評估
實驗和驗證結果表明，基于譜聚類與SCRS的細胞生長分析方法只需要借助同步培養的群體細胞OD600生長曲線和給定相似度計算方法就可以直接根據SCRS數據特征進行建模，能有效檢測微生物群體中不同生長時期共存的單細胞信息，真正意義上實現從單細胞尺度精準檢測細胞生長時期。
3結論
單細胞拉曼光譜技術以快速、靈敏和無標記的優勢可以實時監測單細胞的生長代謝變化，以監督學習為代表的模式識別技術往往需要精準的監督標簽，然而由于細胞異質性，同步培養的群體細胞OD600生長曲線無法作為每個單細胞生長時期標簽。本文將SCRS技術和無監督聚類技術相結合，為單細胞微生物生長檢測研究提供新的檢測方法，基于譜聚類無需標記就可以直接根據SCRS數據特征進行建模，并能夠?qū)θ我庑螤畹母呔SSCRS數據聚類且快速收斂的優勢，對發酵工程菌和發酵益生菌細胞滯后期、對數期和穩定期的精準識別，實現了真正意義上從單細胞水平上檢測細胞生長，為發酵工程提供更加精準、實時的調控指導，具有重要的工程應用價值。
